● GeForce 6100&GeForce 6150
C51并没有向nForce4系列一样,采用单逻辑芯片的设计,而是采用了传统的南桥北桥搭配设计,这样也增强了搭配C51的灵活性。C51的北桥芯片为GeForce 61XX系列,而南桥芯片为nForce4XX系列。两者同为90nm制程交由TSMC代工,这方面比ATI RS482的0.11微米更为先进。
|
IGP |
GeForce 6150 |
GeForce 6100 |
|
Manufacturing process |
90nm |
90nm |
|
Graphics core speed |
475MHz |
425MHz |
|
Shader Model spec. |
3.0 |
3.0 |
|
DirectX spec. |
9.0 |
9.0 |
|
Dynamic Memory Allocation |
Yes |
Yes |
|
Dual Head |
Yes |
No |
|
TV encoder |
Yes |
No |
|
TMDS/DVI |
Yes |
No |
|
MPEG-2/WMV9 playback |
HD 720p/1080i/p |
Standard Definition (no HD) |
|
Video Scaling |
5x4 |
2x2 |
|
PCI-Express lanes |
1x x16, 2x x1 |
1x x16, 1x x1 |
NVIDIA C51系列芯片组将分为两个版本,C51G(正式名称为NVIDIA GeForce 6100)和C51PV(正式名称为NVIDIA GeForce 6150)。那么Geforce 6100和Geforce 6150又有什么区别呢?原来分辨两者的最直接办法就是看它们各自的显卡频率,Geforce 6100频率为425MHz,而Geforce 6150要高出50MHz,为475MHz,另外Geforce 6100还不支持Pure Video,Geforce 6150则是完全支持。除此以外,Geforce 6150最多可支持2个PCI-E x1插槽,而Geforce 6100却只有一个PCI-E x1。
那么两者的共同点优势什么呢?Geforce 6100及Geforce 6150都是基于NV44的绘图核心的Geforce 6核心,支持Direct X 9.0和Shader Model 3.0等特效,并拥有2条像素渲染管线和1组顶点引擎。

虽然二者都是作为集成显卡芯片组,但Geforce 6100和Geforce 6150都提供了一条PCI Express x16显卡插槽,延续了日后升级的可能性。
● nForce 430&nForce 410
南桥方面,C51将会配合全新的MCP51南桥并分为普通版本及Ultra版本,将会命名为nForce 410及nForce 430,两者在功能上有着极大的差异。
|
Southbridge |
nForce4 430 |
nForce4 410 |
|
Storage |
4x SATA2, 4x IDE |
2x SATA2, 4x IDE |
|
RAID support |
0,1,0+1,5 |
0,1 |
|
ActiveArmor Firewall |
Yes |
No |
|
Networking |
10/100/1000 (Gigabit) |
10/100 (Fast) |
|
MediaShield |
Yes |
Yes |
|
Audio support |
AC'97, High-Definition Azalia |
AC'97, High-Definition Azalia |
|
USB 2.0 |
8 ports |
8 ports |
nForce 430规格上和CK804所拥有的南桥功能差不多,网络方面支持Gigabit Ethernet并拥有Active Armor Firewall功能,而存储方面则提供了4个SATA II和NCQ功能,RAID模式也增加到RAID 0、1、0+1和5。反观nForce 410则不支持Gigabit Ethernet及防火墙功能,只会提供最基本的10/100Mbps网卡,SATA接口也减少到两个,虽然依然支持SATA II和NCQ功能,但是RAID的模式却只留下了0和1。

但令人欣慰的是,NVIDIA为nForce 430和nForce 410同时提供了32Bit 192KHz 7.1声道高清晰音效,使这样一款低端主板尽可能的搭建起用户自己的多媒体平台。

SLI依然镇守高端

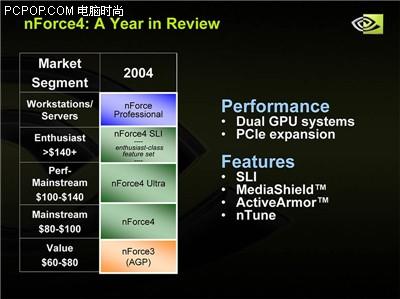

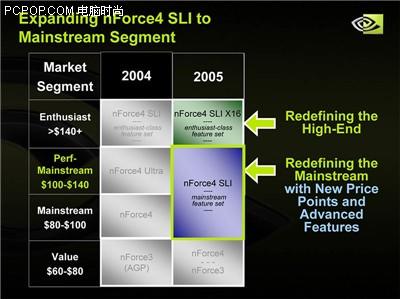

在新公布的NVIDIA主板市场定位表中,NVIDIA很明显地希望把SLI技术进一步普及,把nForce4 SLI由以往处于140美金以上的玩家定位调至主流市场,由$80至140美金,但这还要看主板厂商对其产品所添加的其他附加功能而定。
nForce4 Ultra将会被SLI所代替而消失于市场上,而原来在主流市场的nForce 4将会被推出至低端市场。而玩家市场将会被拥有双X16 PCI-E的nForce 4 SLI X16代替,在Intel平台它将会是由C19配合CK804达成,而AMD平台则为C51D配合CK804。

SLI依然镇守高端
据芯片平台总经理Drew Henry指出,C51的定位将会处于主流和低端市场之间,GeForce 6150与nForce 430的搭配将会是多媒体用户的的首选,定位大约为800元,而Geforce 6100与nForce 410的搭配将主要针对入门用家、公司客户等需求比较单一的消费者,市场定价基本上会保持在700元以内。
为了检验C51的超频能力,我们选择了目前市面上卖的最便宜的昂达N61G主板,相信通过一款最廉价的主板所进行的测试更具代表性。
昂达N61G,AMD Scoket754,NF6100+NF410芯片组
主板采用Micro-ATX小板设计,其采用基于NVIDIA C51芯片组,即NVIDIA的GeForce6100+nForce410芯片组结构,支持AMD Scoket754 64位速龙和32位/64位闪龙处理器,及AMD Cool'n'Quiet降温静音技术,HT速度达到1600MHz。同时还集成GF6100显卡核心,GF6100(C51G芯片)整合了NV44图形芯片,核心频率达到了425MHz,能够共享128MB系统内存资源,硬件支持DX9.0技术,Pixel Shader 3.0像素渲染特效,适合对于图形性能要求不高的用户使用。

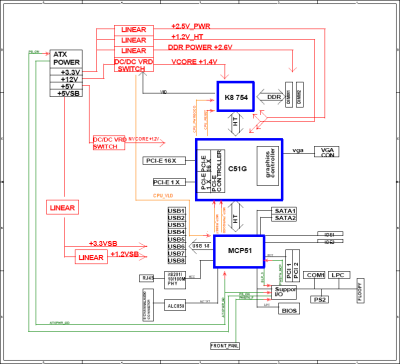

基于NVIDIA C51芯片组,即NV的NF6100+NF410芯片组结构
Soket754为单通道内存结构,可以使用2条512MB内存达到1GB容量
整合主板最严峻的考验就是发热量问题,由于它的PCB面积通常较小,大量的元器件插接的非常密集,特别容易堆积热量,再加上机箱内的数据线杂乱的盘结在一起,热量更是难以散发,这些都是系统安全的隐患。昂达N61G在系统散热方面做了一些别具匠心的改进。
主板南桥MCP51 (NVIDIA nForce 410)
大量采用富士通R5型极品固态电容
前不久这款N61G刚刚升级了军工级的富士通R5型极品固态电容,这种经典的元器件曾经被ipod和微软Xbox游戏机大量采用,它在105度下的元件寿命可达40000小时,完全免除超频玩家头疼的电容爆浆问题。

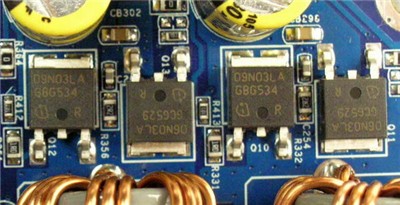

德国知名电气公司Infineon出品的高品质MOSFET管
MOSFET场效应管是供电部分最重要的元件之一,这款主板采用了德国知名电气公司Infineon出品的MOSFET管,这种场效应管的阻抗值只有7-9毫欧,远超出日系和台系的同类产品。

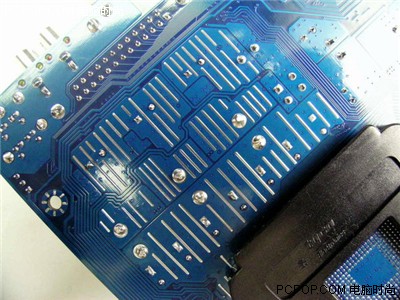

主供电模块附近设计了大面积的导热锡条
为了进一步降低CPU附近和MOSFET的温度,加快热传递,昂达N61G主板的背面的主供电模块附近设计了大面积的导热锡条,这些锡条能直接吸收供电部分的热量,它们与空气广泛的接触面积更能加速PCB及供电模块的热量散发。
接口埠提供了第三方多媒体功能,预置4个USB2.0独立接口,提供百兆网卡和6声道音频输出,除此以外还特别提供了一组支持输入+输出的高保真同轴数字音频接口,为有数字音箱的朋友提供了极大的便利。
除了散热方面的细心设计外,昂达N61G还特别加入ITE强劲免跳线超频控制芯片ITE8206R。

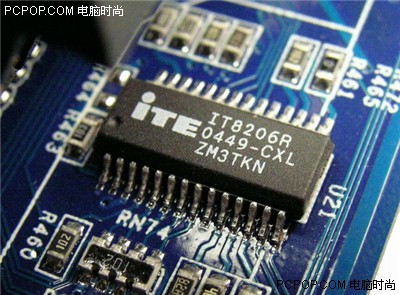

免跳线超频控制芯片ITE8206R
免跳线超频控制芯片ITE8206R支持超频失败安全恢复、并直接控制CPU电压硬件调节,它的出现令大大丰富的超频的设置元素。

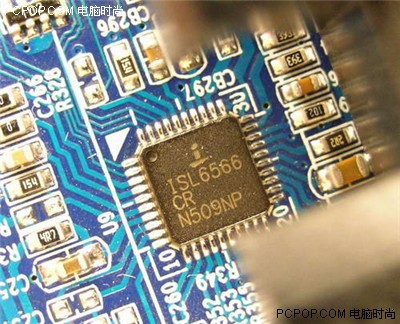

ISL6566三相PWM精准控制芯片
在主供电部分的周围,工程师选用了专业IC设计商Intersil推出的ISL6566三相PWM精准控制芯片,它是目前最强的三相电源控制芯片之一,由于内核中集成了PWM驱动单元,它能向系统提供更为准确细致的数字电压。

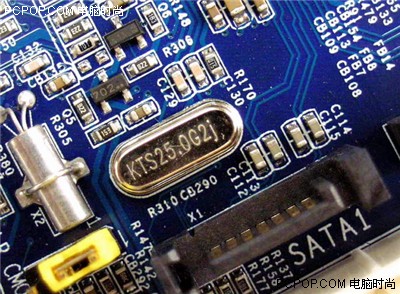

超频的时候,芯片组内部集成的SATA Host控制器频率通常会受外部时钟频率的变化而升降,这对于SATA设备的稳定性将构成隐患。昂达工程师在经过综合分析之后,在芯片组附近设计了一块晶震发生器,它能发出25MHz的稳定运行频率并不断校正SATA Host锁定在标准频率。
在大家以往的印象中,集成显卡注定是无法超频的,因为如果超频会对内置的显卡造成不稳定的状况,从而出现花屏甚至是死机等现象,不过通过一些手段,我们还是杜绝此类现象的再次发生。
下面我们将会详细介绍CPU、内存和集成显卡的超频方法,看完我们的“宝典”以后不但你的CPU和内存可以超频,就连集成的内置显卡也跑不了,保超!
一:超频条件
1、Socket 754 闪龙2500+(0529周期)
2、DDR400/512M 内存(推荐1G以上的VDATA 、英飞凌、GEIL、APACER等内存)
3、BIOS 请下载最新的TEST版本:
http://www.onda.cn/pro/download/biosexp.jsp?ITEM_ID=8665
一、内存设定:
在CPU超频的时候,我们会提升FSB频率,同时,内存的频率也会提升,你可以先把内存频率设为最小,也就是说,我们要先尽可能地消除内存对CPU超频的影响。
请到BIOS设置中Advanced Chopset Features→Dram Configuration
根据你超CPU外频的高低来调节内存的各项的参数。内存设置方面为64位754处理器提供了多达7种内存异步频率,用户甚至可以通过详尽的时序调节把普通的内存条超频至DDR500(250MHz)。当你的CPU超频时,外频在320MHz以下,建议使用图表中等1种方法,如果超频时CPU外频超过320MHz时,建议使用第2种内存参数调法。但需要的是并不是越小越好,如果将内存的频率设在100MHz,这样内存的性能就发挥不出来了,成绩反而会低。
二、HT Frequency设置(Hypertransport)
1.在BIOS主界面中进入Adwanced Chipset Features选项。
2.Hypertransport也就是System Bus Speed,它是北桥与AMD Athlon 64/Sempron CPU的传输速度,目前BIOS里的选项就是在控制北桥与AMD Athlon 64 CPU的传输速度,设的越高传输率就越快。HT总线频率=CPU外频×HT倍频,部分主板HT频率可支持到800MHz,部分可上1000MHz,一般情况下最好不要超过1000MHz,
高级芯片组选项,可以调节HT以及显存容量等(点击放大)
