占用率5%! 478接口主板高清升级方案

    本部分我们将带领您从三方面入手，详解改造老PC、组装整合系统播放高清以及使用独立显卡打造“全能”型HTPC。

一、老PC用户：少花钱、多办事

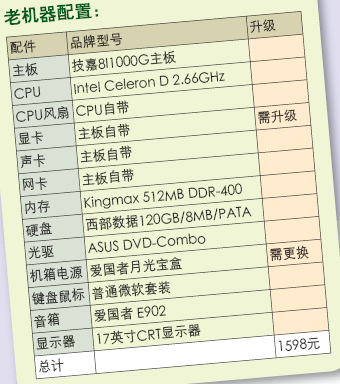

    在渴望高清播放的人群中很多一部分已经拥有了老PC。从成本投入来看，如果能将老机器升级成HTPC，就可以尽量少的降低整体开销，这样也是最容易实现的HTPC方案。当您的机器如左本页表内配置，那么我们选择最简单也同样是最省钱的方法来打造可以流畅播放高清视频的HTPC产品。AGP是上一代的显卡接口早已被淘汰。

选择的机箱

高清播放CPU占用率

    我们需要做的是升级显卡来对高清视频进行硬加速，这样可以不再考虑CPU频率，可以不用更换处理器，还可以不会因为更换CPU而连带更换主板。目前主流的显卡接口为PCI-E，为了迎合老机器升级的需要，有些厂商会推出带有信号转换芯片的AGP显卡，这样的显卡具备更先进的高清视频加速功能但却支持老旧AGP接口。

我们提供的升级方案

    这里推荐迪兰恒进的HD2400RPO（此款显卡上并未集成HDMI接口），配合ATI的AVIVO功能可以使老PC焕发青春，摇身一变成为登堂入室的HTPC，一步跨越高清播放的门槛。此外选择一款外观时尚稳定的HTPC机箱也是非常重要的，这里推荐酷冷至尊Media260（参考价格：999元）。

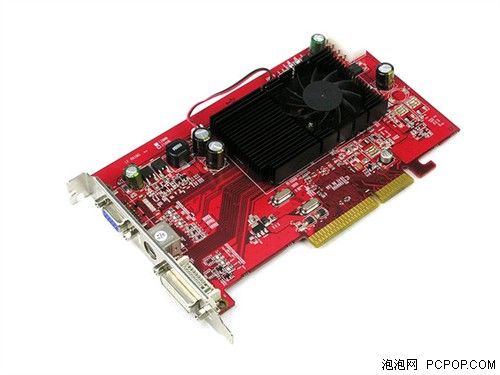

 迪兰恒进 镭姬杀手HD 2400PRO

    迪兰恒进 镭姬杀手HD 2400PRO 集成了UVD引擎，支持VC-1和H.264解码。采用RIALTO转换芯片可以实现PCI-E转换为AGP接口，参考价599元。

    测试总结：通过更换显卡就可以达到大幅度降低CPU占用率的目的，虽然使用的是1年半前的过时配置，但看高清视频依然不在话下。用最少的钱配置了一台属于自己的HTPC非常划算。

二、整合用户:稳定、静音

    玩转高清对于大部分的HTPC用户来说，如果要选安装在HTPC内的主板则十有八九选择整合主板，在之前整合主板的显示核心对高清加速支持非常有限，所以许多人宁愿购买标准ATX主板也不考虑整合主板。但现在不同了，有690G和MCP68两款支持高清加速的整合主板供选择。

提供的升级方案

    好马配好鞍，选择整合主板自然要在CPU上好好选择一番，根据测试经验，必须搭配Athlon64X2 4000+或Pentium 2160或以上频率处理器才能应付未来2年内的高清视频播放任务。比如《深蓝》的峰值码率为24MB，而《加勒比海盗3》的码率将达到夸张的50MB。

CPU占用率

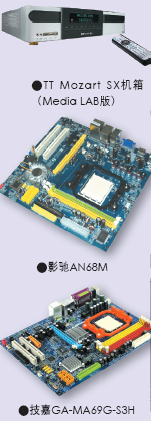

    影驰AN68M主板为Micro-ATX板型，PCB颜色为深蓝色。主板芯片选择了NVIDIA MCP68S，芯片内置GF7025图形核心，默认频率为425MHz，最高可共享256MB系统内存。这款主板I/O部分考虑到目前USB的使用逐渐成为必须，所以在数量上达到了6个。另外，结合HDMI的市场发展，提供了由DVI转换形成HDMI借口的原生设计。

影驰的C68主板

    技嘉的GA-MA69G-S3H整合主板整体做工与用料都显得非常扎实，性能也非常不错。在集成了ATI Radeon X1250的显示芯片的情况下还集成了声卡和千兆网卡，并配有一个HDMI接口，具有HDCP解码能力，为高清视频提供了很好的硬件支持。

技嘉GA-MA69G-S3H

    技嘉GA-MA69G-S3H主板采用大板ATX架构，蓝色的PCB底板，采用AMD 690G+ATI SB600芯片组。AMD的690G与NVIDIA MCP68是定位相同的两款芯片组产品，由于都集成了显卡、声卡、网卡所以成为了组建MimiPC或HTPC的首选，那么他们两款产品的性能如何呢？

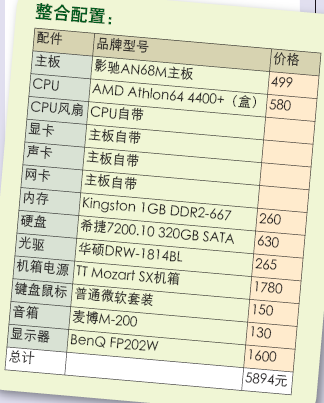

配置单

    测试总结：我们使用了如表内的配置，经过测试不难看出NVIDIA的MCP68芯片组主板占据了一定优势，并且虽然MCP68芯片组声称支持H.264的高清解码加速，但显然只是部分支持。与支持H.264高清加速的独立显卡相比，还是对CPU有一定的依赖性。由于他们间的价格并不相同，所以选择哪款组建HTPC还需消费者自己决定。

三、新装机用户：不仅看高清还要全能

    为了看高清还想在客厅进行数字娱乐，这类消费者也占了很大比例。从成本来看新装机用户一般目的比较明确，不仅需要能够流畅播放高清视频，还同时有游戏或者其他方面的需求，所以我们推荐使用独立显卡和标准ATX结构的主板产品，来获得最强的显示性能和最大的扩展性。

测试选择的显卡

    目前的独立显卡能够真正支持1080P H.264解码的高清视频播放则必须是ATI的HD2600或2400系列，而NVIDIA这边则由8500GT/8600GT/8600GTS以及高端的8800系列领衔。

CPU占用率

    选择哪款显卡产品则视消费者能承受的价格所定，毕竟播放高清视频对于这套全能型配置来说只是一个功能而已。由于可供选择的显卡很多，选择一款价格符合自己经济承受能力的显卡不为是种明智之举。

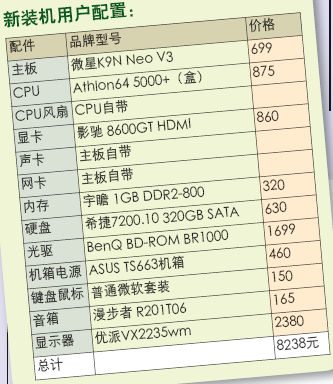

推荐配置单

    为了不出现大马拉小车的现象，处理器我们则推荐Core2 Duo E4300或者Athlon64 X2 5000+以上级别处理器，这样才能发挥出其全部性能。我们可以一边播放高清视频一边进行后台运算。此外为了突显专为高清而生，我们这里选用了支持读取蓝光光盘的BenQ BD-ROM BR1000刻录机，有了它的帮助，蓝光高清影碟只要开始普及，使用这套配置就可以轻松玩转所有高清视频播放。

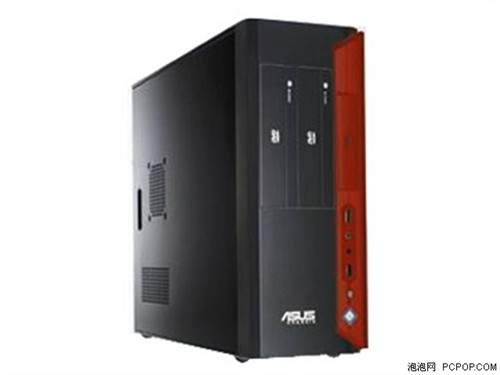

ASUS TS633是一款超薄的家庭Mini机箱，时尚的外型使其即使与HTPC机箱相比也不会逊色，其特点为：高密度内部空间规划、内建2个后置风扇，可另扩充1个侧风扇及导风罩、侧边及底部散热孔加强系统排热，免工具拆卸设计，USB接口采用独立设计，方便用户连接。

ASUS TS633机箱

    并且后窗支持机箱锁功能，电源开关及硬盘指示灯在机器工作时会发出耀眼的光，增加了时尚气息。

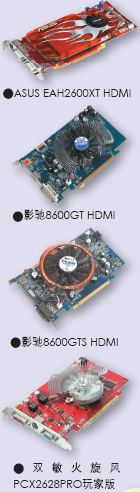

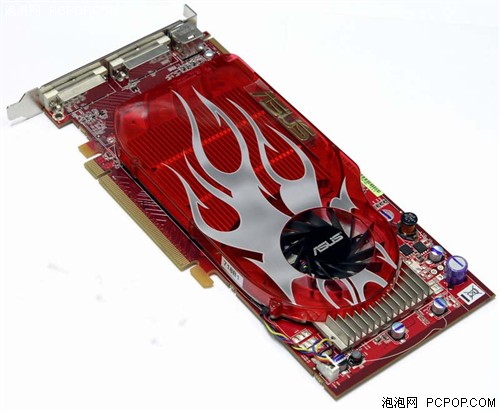

ASUS EAH2600XT HDMI主板

    ASUS EAH2600XT HDMI采用ATI公版设计，采用Radeon HD 2600XT显示核心，256MB显存，显存类型为DDR4，显存带宽为256位，采用PCI-E 16X显卡接口，显卡输出为双24针DVI-I接口。由于配备了DVI转HDMI接口的转接线，所以这款显卡也可以直接连接HDMI设备。


影驰8600GT HDMI与8600GTS HDMI

    影驰8600GT HDMI与8600GTS HDMI显卡均采用了非公版深蓝色PCB。分别采用了超频三和思民散热器。原生支持DHCP和HDMI接口，采用统一的渲染架构，内建32个流处理器。支持DirectX10、SM4.0特效、NVIDIA SLI等技术。影驰在SLI Mio接口的左侧提供了2个跳线针，通过影驰独家提供的线缆，可以用两种不同的方式将系统的音频信号传输到显卡上，再通过HDMI接口输入到显示终端。

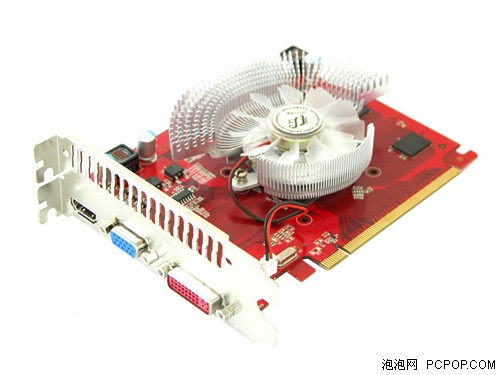

 双敏火旋风PCX2628 PRO 玩家版

    双敏火旋风PCX2628 PRO 玩家版采用了A T I代号为RV630的HD 2600Pro核心，65纳米制造工艺，全面支持DX10。HD 2600PRO与HD 2600XT仅是默认核心频率稍低一些。显存方面，这款显卡采用了1.4ns的GDDR3奇梦达显存颗粒，最成了256MB/128bit规格，默认核心与显存频率分别为650/1400MHz。

    测试总结：从测试来看这四款显卡的H.264的高清加速能力都非常不错，相差非常微小，所以消费者就按照自己的喜好或者性价比来选择吧。

·NVIDIA与ATI谁的解码技术更好？

    我们看到高清视频时， 都要经过视频解码，而视频解码共分为四个步骤，这四个步骤包括Bitstream Processing/Entrop Decode、FrequencyTransform、Pixel Prediction以及Deblocking，在NVIDIAGeForce7和ATI X1300/1600时期，NVIDIA和ATI都是采用GPU Pixel Shader来解码视频，不过前者是将最后两个步骤Pixel Prediction和Deblocking接管了过来，而后者则是将后三个步骤接管过来，从而降低了CPU占用率，当时这项技术可以满足中等码率的视频解码运算。

NVIDIA的骄傲——Purevido技术

ATI的AVIVO技术

    在NVIDIA 8500/8600系列核心中，NVIDIA用VP2模块负责后三个步骤的解码任务，VP2对于H.264和VC-1解码均有效。而BSP引擎专门负责H . 2 6 4解码的第一个步骤，这样就可以实现对H.264进行完全硬解码，不过BSP无法解码VC-1的第一步骤，所以还是交由CPU处理。

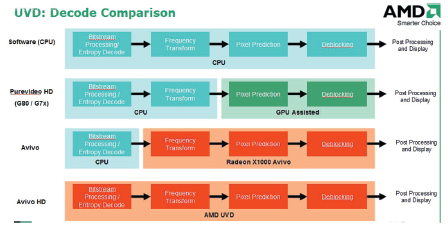

图为ATI与NVIDIA显卡视频解码处理示意图

    所以这一系列的产品对VC-1解码部分相比前代提升并不明显。让我们来看一下ATI的解决方案，ATI采用了UVD引擎，其能够独立负责所有四个步骤的解码任务，H.264和VC-1则一视同仁，所以在数据处理方面ATI的UVD引擎更为简便而高效。

图为ATI HD2600系列显卡通过转接头就可以实现DVI与HDMI互转。

·关于HDMI的常见误区

    误区一：我们都知道HDMI不仅可以传输视频信号更可以同时传输音频信号，那么集成在显卡上的HDMI到底算不算真正的HDMI？相信这个问题一直困扰着大部分的消费者。让我们来看一下NVIDIA与ATI到底是如何做的。深圳嘉威世纪科技有限公司（影驰）的Brian先生为我们做出了解答：NVIDIA的解决方法比较简单，比如我们这这两块影驰8600GT和8600GTX显卡，两块显卡都带HDMI接口，并省略了一个DVI接口。他们使用两条线缆同主板集成声卡的SPDIF_OUT接口相连，就可以将声卡获得音频信号传输到显卡上，这样视频信号与音频信号就可以一同使用HDMI接口进行传输了。深圳双敏科技实业有限公司的ana介绍，ATI直接在HD 2400、HD 2600系列显示核心内板载了音频芯片，通过DVI转HDMI接头，实现一条线缆同时传输视频信号和音频信号，同时，ATI新一代显卡在高清视频文件编码的支持上似乎又做得更加全面，不仅仅支持H.264编码格式，还支持较老的VC-1等格式。

    误区二：机器只有256MB内存，播放高清是否需要升级内存。这个问题笔者通过反复测试得出一个结论：高清视频播放与内存容量没有一点关系，只要能运行操作系统，就可以播放高清视频，只不过视频加载速度会变慢，占用一部分内存。

    误区三：使用支持高清加速的整合主板是否可以选择单核心处理器Celeron D 430？通过测试，我们发现Celeron D 430在播放高清视频时已经力不从心，长时间CPU占用率在80%以上，虽然可以播放深蓝H.264高清视频（平均码率为20MB/s），但随着片源质量越来越好，将会有更高码率影片出现，所以这款处理器将会在播放时达到瞬间占用率100%的情况，那样会使影片有明显的停顿感，所以单核心的Celeron D 430和同级别的Athlon64 3200+以及他们以下频率的处理器均不建议购买。
