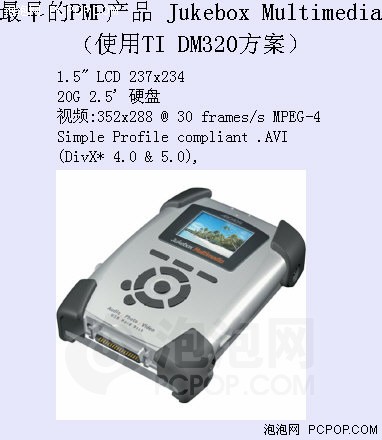

记得最早接触PMP产品是在2002年下半年，一个偶然的机会，拆解了Archos Jukebox Multimedia。当时只有惊叹：一个装着20G/2.5’硬盘的盒子，一个只有1.5”的显示屏上，播放着流畅的“动画”。当时对这“东东”还完全没有概念，心想，谁会抱着这么重的一个东西，盯着这么小的屏幕来看“动画”啊？时隔4年，在这PMP产品相当流行的时候，拿到COWON的A2，同样是一种惊叹：多么精致的东西啊！同样的一颗心（芯，同是TI DM320方案）可以达到如此不同的效果啊！
A2从05年底开始销售，到目前为止，已有近一年时间，期间也“涌现”了不少各种品牌的类似产品；但是在这些产品中，能与A2相抗衡的，却少之又少。因此我决定对这一经典之作，来一个较为深入的分析，让大家都对她有更好的认识吧。
写这一文章的目的，主要是为了让更多的人了解A2，认识A2的不同之处。由于本文涉及到一些技术方面的细节，也可以作为PMP产品的初学者学习；当然，对TI DM320感兴趣的朋友，也可以一读。对于老手，欢迎指正当中的错误及共同探讨。

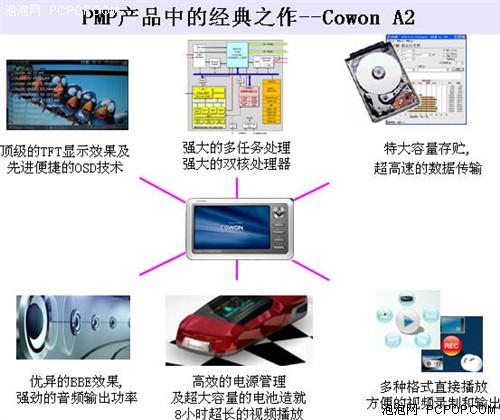

PMP产品中的经典之作——Cowon A2
认识典型的PMP产品工作原理
Cowon A2，采用了TI公司的TMS320DM320双核处理器作为主芯片，外围方面，都是选用了TI、PHILIPS、Cypress等名厂的元件。下面从主要元件清单、内部功能框图、PCB的说明等方面对A2进行分析。

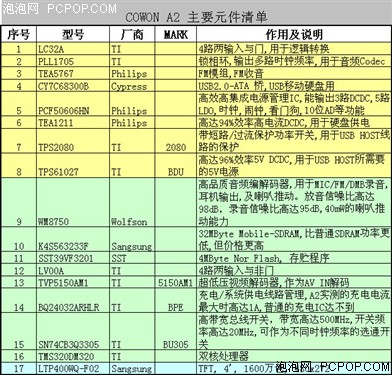

 A2主要元器件清单

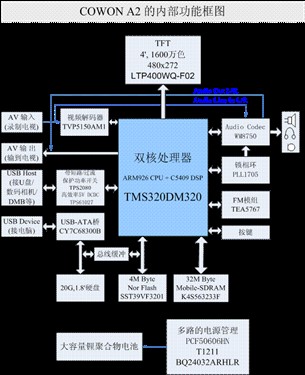

内部功能框图

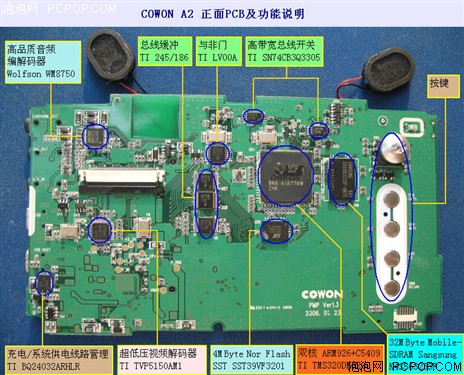

PCB正面元件分布
PCB反面元件分布
A2使用的液晶屏特写

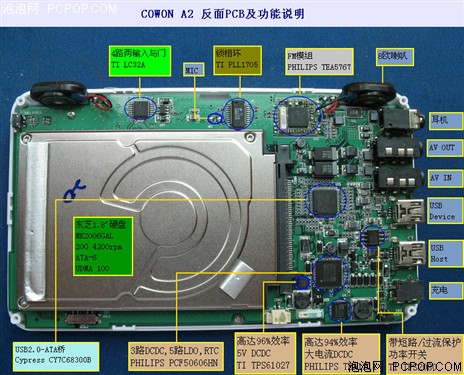

在对各芯片进行详细分析之前，我们先对A2做了一个拆解，并把所有相关的重要IC都做了标注说明。从上图可以看到，A2的PCB布线相对比较规范，元件焊接整齐，确实是韩系大厂的作风。
A2的心脏—— 一颗双核处理器的强大芯
要处理超过320×240的视频文件，硬件上需要很高的要求：a.要有很高的主频，比如AMD的AU1200跑到333MHz～500MHz，但是主频越高功率越大；b.要有很好的硬件解码器。在A2选用的TI DM320方案中，采用的是后者。

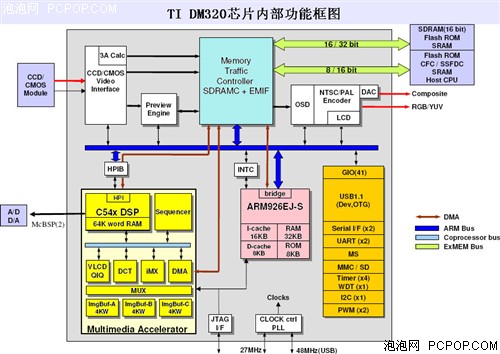

从上面的内部功能框图可知，DM320主要包含如下部分：
ARM926 MCU, 200MHz
C54X DSP为核心的多媒体加速器
内存交换控制器（Memory Traffic Controller）
CCD/CMOS传感口接口（可直接支持数码照相/摄像）
模拟视频编码（直接支持AV OUT）
the On-Screen Display (OSD)(支持边看视频，边调节菜单)
SDRAM、Flash 控制器
直接驱动LCD的控制器
USB 1.1 DEVICE/OTG接口
MMC/SD卡接口
Sony Memory Stick接口
2个串口，JTAG调试口，通用IO口等
由以上可看到，DM320作为PMP产品的硬件基础是足够的了；由于有了多媒体加速，主CPU可以跑在比较低的频率下，以达到省电的效果；有了硬件OSD，可以边看视频，边调节各种菜单，实际使用起来相当方便。
专用USB2.0硬盘盒控制IC确保速度
作为PMP产品，由于视频文件相当大，需要相当大的存贮空间，因此A2使用了20G/1.8’的硬盘作为存贮介质。然而这么的存贮空间，数据传输将成为一个大的瓶颈。
为解决数据专输的问题，A2中采用了专门的USB2.0-ATA控制器CY7C68300B。此控制器一度成为USB移动硬盘最热的主IC。从以上的内部结构框图可看出，当USB连接时，此控制器能直接控制硬盘的读写，而不经过DM320的任何处理，这样就可保证了USB数据传输的高效性。
另外，A2选用了东芝1.8’硬盘MK2006GAL，性能也不错。见上表，这样的硬盘作为笔记本硬盘，基本满足大部分应用的要求了。
从下图可看到基于Nand Flash的U3的USB远比A2慢得多。1G字节的数据，传到U3，需要3分多钟的时间；传到A2只需要1分钟的时间。

由此看来A2直接作为移动硬盘使用，也有不错的性能，这是目前闪存类MP4还做不到的地方。
多重的省电设计及超大容量的电池
通常一部电影长度在2小时左右，20G的硬盘空间至少可以保存十来部高质量的电影。多好效果的PMP，如果播放不了2部电影就没电了，哪也是一个很不实用的摆设。然而A2却能连续播放8小时视频——可播放4部2小时的电影，至少播放15小时的音乐；这对于大部人来说，已经是很足够了。综观目前绝大部分的PMP产品，充其量也就播放2小时到4小时罢了。A2这样的性能，已经是很优秀的了。
A2如此长的播放时间，得益于内部使用了4300mAH超大容量的锂聚合物电池、使用了TI/Philips多颗高效率的开关电源、以及高效的电源管理。
从上文提到的“主要元件清单”中，可看到，开关电源使用了Philips PCF50606HN、Philips TEA1211、TI TPS61027，它们都是性能相当好的开关电源；另外，充电方面使用了TI BQ24032，实测充电电流最高达1A，这样保证了更短的充电时间。
由于读写硬盘时所需要的电流相当大，达到424mA(=1.4W/3.3V)；而空闲状态只有121mA(=0.4W/3.3V)，见下图，因此要达到省电的目的，必需尽量减少硬盘的读写时间。

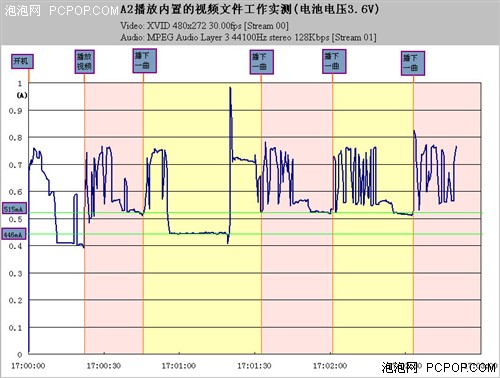

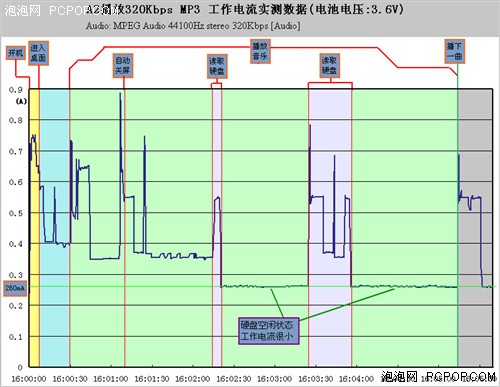

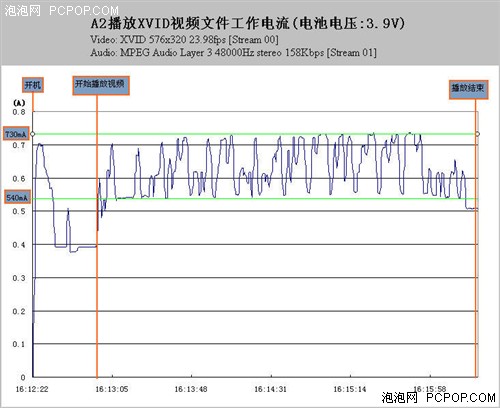

A2的电源管理方面可以从上图A2播放MP3文件时实测的工作电流情况看到，A2采用了读取一大块的硬盘数据到SDRAM中，以减少硬盘读写时间的办法，达到省电的目的，而不是总让硬盘全速地运行。从图中可看到A2播放320Kbps MP3文件的工作电流最小时只有260mA。在拆机进行测试电流过程中，在电流降到260mA时，我总听到硬盘磁头停靠的喀嚓音；在电流提升的同时，也听到了硬盘全速运行的声音。
由上面的几个实测工作电流可知，当数据量越大，硬盘空闲的时间越少，相应地工作电流也越大，播放时间也相应地减少了。当然，数据量越大，需要CPU解码的时间工作量也增大，工作电流也相应增大。
优越的BBE效果，特大的音量输出

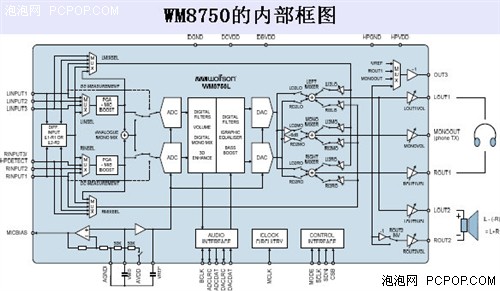

A2选用了WM8750作为音频编解码器，主要是因为它高达98dB/95dB的放音/录音信噪比，以及高达40mW的喇叭驱动能力，多路的音频输入（以满足MIC/FM/DMB/AV INI等需要），以及它的低功耗。
A2作为一个PMP产品，依然沿用了Cowon的看家本领：优越的BBE效果。这在A2直接驱动的两个8欧的喇叭中，表现也相当的不错。
一颗芯片不落！COWON A2完全深度分析
PCPOP.COM 2006年11月07日 类型:原创 作者:szDavid 编辑:刘铁
顶级的TFT显示及先进的OSD技术

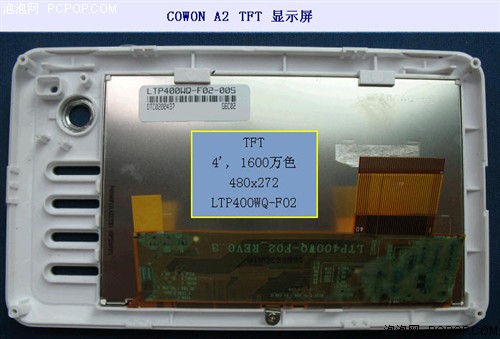

A2的显示屏选用了三星的TFT：LTP400WQ-F02， 4英寸16:9的宽屏，1600万色，480x272的分辨率，作为PMP产品，这样的屏示屏是相当不错的了。

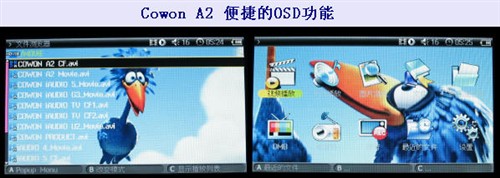

另外，在A2的双核处理器DM320中，有硬件OSD（the On-Screen Display）功能，可以使用硬件实现两张图片的叠加。在操作菜单中设置了透明色，与动态的视频画面/图片进行叠加，这样既可看到视频，又方便更改系统设置。在A2中，大量使用了硬件OSD技术，实际使用起来相当方便。
从原理来说，仅用软件一样能实现这样的效果，但是叠加过程需要对每一个象素点进行比较和替换，占用了太多的运算量；对于130,560(=480x272)这样多的象素点来说，如果用纯软件实现将占用过多的CPU时间。
强大的多媒体加速使视频播放更流畅
A2的DM320中使用了双核处理器，有了一个强大的多媒体加速器，以及内存交换控制器，使得A2运行较低的频率实现多种视频格式不再太困难。
A2支持的视频格式有AVI、ASF、WMV，基于DivX3.11、DivX4、DivX5、XviD、MPEG4、WMV9的编码全部可以正常播放，支持的最大画面尺寸为720×576像素、30Fps，影片音频支持MP3、WMA编码格式及AC3 6.1系统，最大48KHz采样频率、448Kbps编码率。实际播放效果相当流畅。
音频格式有MP3（MPEG1/2/2.5、Layer3）、WMA、ASF、OGG、WAV，也是很丰富的。
实现上，DM320可以直接支持DVD格式视频的播放，但在A2中可能因为版权及相关费用的问题，没有支持。这是笔者对A2唯一感到不足的地方。
录制后抓图

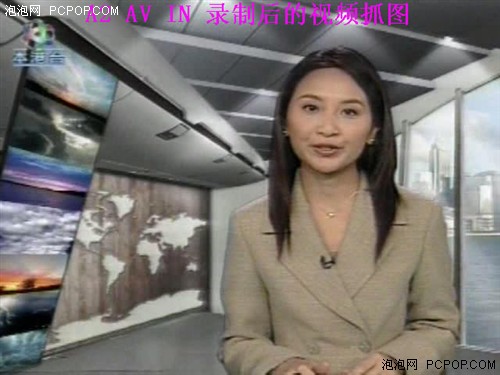

有好的电视节目，总想把它留住。然而DM320内部没有模拟视频解码器，无法输入模拟视频信号到DM320中。因此，A2中增加了一颗TI/TVP5150AM1作为电视AV输入的视频解码，以把模拟的视频信号数字化后输入到DM320中录制。上面几张图片也对A2视频录制的效果及电视原本效果作了比较，这样的效果很不错了。
